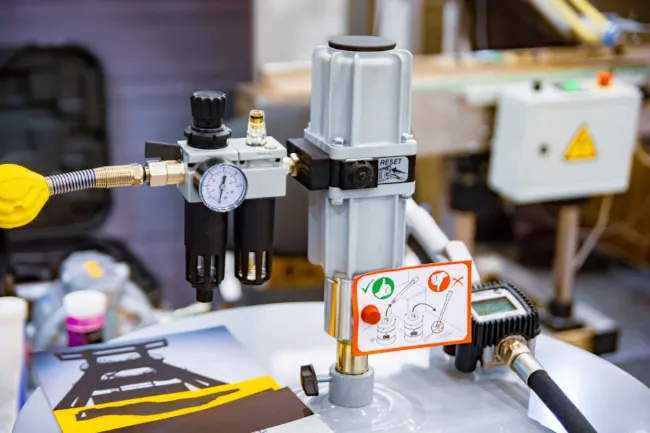

Napęd pneumatyczny – zasada działania, rodzaje, dobór i zastosowania w nowoczesnym przemyśle

Co to jest napęd pneumatyczny?

Napęd pneumatyczny to układ, który wykorzystuje energię sprężonego gazu (najczęściej powietrza) do wytworzenia ruchu maszyn i urządzeń. Ciśnienie oddziałuje na element wykonawczy – zazwyczaj tłok albo łopatkę – generując siłę oraz ruch liniowy lub obrotowy. Klasycznymi komponentami są siłowniki pneumatyczne (ruch posuwisty) oraz silniki pneumatyczne (ruch obrotowy ciągły).

Aby taki układ działał, potrzebna jest kompletna instalacja: źródło sprężonego powietrza (kompresor), sieć przewodów i złączy, przygotowanie medium (filtry, osuszacz, reduktor), a także zawory rozdzielające kierujące powietrze do komór siłowników. Gdy powietrze trafi do cylindra, napiera na tłok i powoduje jego wysunięcie; po zakończeniu cyklu zużyte powietrze jest uwalniane do atmosfery. Brak obiegu powrotnego medium upraszcza instalację i ułatwia utrzymanie czystości w porównaniu z hydrauliką.

Zalety napędu pneumatycznego

• Bezpieczeństwo i czystość. Sprężone powietrze jest niepalne i czyste; ewentualne wycieki nie powodują skażeń ani zagrożeń pożarowych. Pneumatyka dobrze znosi wysokie temperatury oraz warunki stref zagrożonych wybuchem.
• Prostota i niezawodność. Konstrukcja elementów wykonawczych jest nieskomplikowana (cylinder, tłok, uszczelnienia), więc ryzyko awarii jest niskie, a obsługa sprowadza się do podstawowej konserwacji.
• Szybkość i dynamika. Napęd pneumatyczny oferuje krótkie czasy reakcji i wysoką częstość cykli; sprężystość gazu oraz amortyzacje końcowe ułatwiają uzyskanie płynności ruchu.
• Łatwa regulacja i zabezpieczenia. Prędkość i siłę można regulować dławieniem przepływu i zmianą ciśnienia; zawory upustowe chronią układ przed przeciążeniami.
• Dostępność medium i ekonomia. Płacimy tylko za energię sprężania; centralne zasilanie powietrzem może zasilać wiele siłowników naraz, a koszty eksploatacji są przewidywalne pod warunkiem utrzymania szczelności.
• Standaryzacja i serwis. Wymiary i mocowania siłowników oraz zaworów są znormalizowane (ISO/VDMA), dzięki czemu komponenty często są zamienne, a modernizacje – szybkie.

Ograniczenia? W porównaniu z hydrauliką maksymalne siły bywają mniejsze, a utrzymanie odpowiedniej jakości i dostępności powietrza wymaga dbałości o kompresor i uzdatnianie. W wielu zastosowaniach bilans zalet i tak przemawia za pneumatyką.

Rodzaje napędów pneumatycznych

Napędy liniowe (tłokowe).

Najpopularniejsze są siłowniki z tłoczyskiem w wersji jednostronnego działania (powrót sprężyną/grawitacją) i dwustronnego działania (zasilanie w obu kierunkach). Występują w seriach normatywnych – od małych okrągłych (ISO 6432) po profilowe (ISO 15552) o dużych średnicach i siłach. W ciasnych zabudowach sprawdzają się siłowniki kompaktowe (ISO 21287), a tam, gdzie potrzebny jest bardzo długi skok przy ograniczonej długości całkowitej – siłownik pneumatyczny teleskopowy. Gdy wymagana jest duża długość ruchu bez wysuwającego się tłoczyska, stosuje się siłowniki beztłoczyskowe z wózkiem jezdnym poruszającym się wzdłuż profilu.

Napędy membranowe (mieszkowe).

Elastyczne poduszki lub miechy po wypełnieniu powietrzem zmieniają wysokość i wywierają nacisk – działają jak siłowniki jednostronne. To rozwiązanie bywa wykorzystywane w tłumieniu drgań, zawieszeniach i prostych mechanizmach podnoszenia.

Chwytaki pneumatyczne.

Specjalne aktuatory ze szczękami (równoległymi lub kątowymi), które zaciskają się pod wpływem ciśnienia. Umożliwiają automatyczną manipulację detalami w procesach pick-and-place, pakowaniu czy montażu.

Siłowniki obrotowe (oscylacyjne).

Przekształcają energię sprężonego powietrza w ograniczony obrót (zwykle 90°, 180°, do 270° lub nawet 360°). Popularne wykonania to mechanizmy zębatkowe (listwy + koło zębate) oraz łopatkowe (łopatka na wałku). Występują w wersjach jednostronnych (ze sprężyną powrotną – funkcja bezpieczeństwa) i dwustronnych. Powszechnie stosowane do automatyzacji armatury: zaworów kulowych, przepustnic, zasuw.

Silniki pneumatyczne (rotacja ciągła).

Zapewniają ciągły obrót wału – najczęściej w formie silników lamelowych (łopatkowych), a także tłokowych czy turbin. Znajdują zastosowanie w narzędziach (wiertarki, szlifierki, klucze), napędach mieszadeł, przenośników i w miejscach, gdzie beziskrowość i odporność na wilgoć są priorytetem.

Zastosowania napędu pneumatycznego

• Automatyka procesowa. Zdalne sterowanie armaturą w instalacjach chemicznych, wodno‑kanalizacyjnych czy ciepłowniczych – szybkie, bezpieczne przełączanie zaworów nawet w trudnych warunkach.
• Linie produkcyjne i robotyka. Pick‑and‑place, dociski montażowe, przesuwy na taśmach; chwytaki i siłowniki pracują z dużą dynamiką i powtarzalnością.
• Systemy transportowe. Sortowanie, wypychanie, pozycjonowanie, indeksowanie stanowisk – napęd pneumatyczny odpowiada za sprawne ruchy pomocnicze.
• Maszyny mobilne i pojazdy. Hamulce w taborze ciężkim, zawieszenia pneumatyczne, napędy drzwi w pojazdach szynowych; w budownictwie i górnictwie – narzędzia pneumatyczne i siłowniki pomocnicze.
• Uniwersalność wynika z połączenia prostoty, szybkości, bezpieczeństwa i łatwości utrzymania ruchu – dlatego trudno dziś wskazać branżę, w której pneumatykę pominięto całkowicie.

Dobór napędu pneumatycznego – na co zwrócić uwagę?

Charakter ruchu i obciążenie.

Zdecyduj, czy potrzebny jest ruch liniowy czy obrotowy, ciągły czy ograniczony kątem. Określ skok/kąt oraz wymaganą siłę lub moment – to determinuje średnicę tłoka lub wielkość silnika. Przy większych siłach wybiera się większą średnicę lub wyższe ciśnienie; w przemyśle typowe ciśnienia robocze mieszczą się w zakresie 4–10 bar.

Warunki zabudowy.

Oceń dostępne miejsce. Do ciasnych przestrzeni lepszy bywa siłownik kompaktowy lub beztłoczyskowy; przy bardzo długim skoku sprawdza się siłownik teleskopowy. Zaplanuj przestrzeń na ruchome elementy i przyłącza oraz dopasuj mocowania do standardów konstrukcji maszyny.

Jednostronny czy dwustronny.

Jeśli wymagana jest funkcja bezpieczeństwa (np. zawór ma zamknąć się przy zaniku zasilania), wybierz wersję jednostronną ze sprężyną. Gdy potrzebna jest pełna kontrola położenia i większa siła w obu kierunkach – wersję dwustronną.

Zasilanie i sterowanie.

Zadbaj o wydajność sprężarki i pojemność bufora względem liczby siłowników. Dobierz zawory sterujące (np. 5/2 do cylindra dwustronnego), dławiki do regulacji prędkości, a także przygotowanie powietrza: filtry, reduktory, naolejacze – jakość medium ma kluczowy wpływ na żywotność.

Środowisko pracy.

W środowiskach korozyjnych i higienicznych stosuj wykonania ze stali nierdzewnej; w niskich temperaturach – odpowiednie uszczelnienia. W strefach zagrożonych wybuchem uwzględnij wymagania Ex (także dla zaworów sterujących) lub przenieś elementy elektryczne poza strefę.

Integracja i diagnostyka.

Coraz częściej napęd pneumatyczny uzupełnia się o czujniki położenia tłoka/wału i moduły komunikacyjne. Czujniki magnetyczne w rowkach siłownika, zliczanie cykli, komunikacja (np. IO‑Link) ułatwiają monitoring, planowanie przeglądów i predykcję zużycia.

Podsumowanie

Napęd pneumatyczny pozostaje jednym z filarów automatyki – jest szybki, czysty, bezpieczny i relatywnie prosty w integracji. Kluczem do jego niezawodności jest poprawnie zaprojektowany układ sprężonego powietrza, właściwie dobrane siłowniki lub silniki oraz dbałość o jakość medium i szczelność instalacji. Dzięki temu pneumatyka skutecznie wspiera nowoczesną produkcję – od precyzyjnych manipulacji po ciężkie aplikacje procesowe.
